01 OVERVIEW
产品介绍

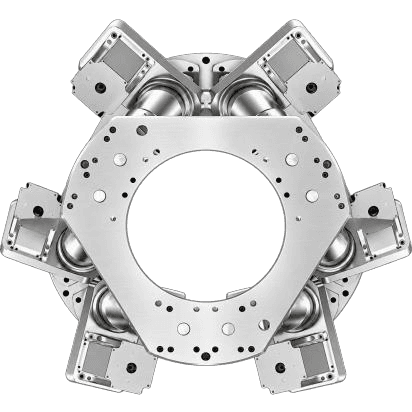

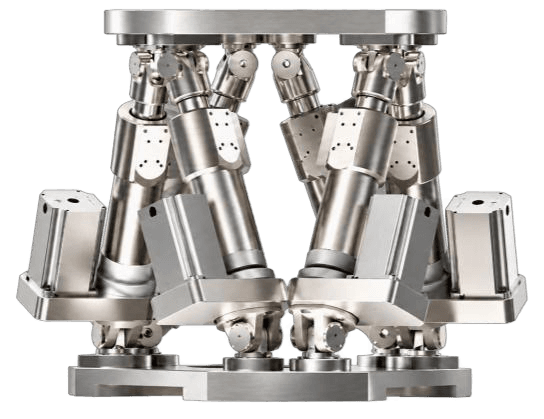

P400 采用加强型支链和高刚度铰接结构，可满足重型载荷下的姿态调整需求，在承载状态下仍保持稳定的运动性能。
系统配置绝对式光栅尺，上电后可读取当前位置，减少回零依赖，提高设备启动效率和运行安全性。通过高分辨率位置反馈与伺服闭环控制，实现微小位移和微小角度的精确调整，满足高精度装调与测量需求。
可用于航空航天试验、光学系统装调、重载精密定位、传感器标定、运动模拟、惯性器件测试、实验室测试平台及高端装备制造等领域。
02 SPECIFICATIONS
技术参数
| 自由度 | 6 |
| X/Y 行程 | ±50 mm |
| Z 行程 | ±25 mm |
| α/β 角度范围 | ±10° |
| γ 角度范围 | ±20° |
| X/Y 最小位移 | 0.25 μm |
| Z 最小位移 | 0.25 μm |
| α/β 最小位移 | 5 μrad |
| γ 最小位移 | 5 μrad |
| X/Y 重复定位精度 | ±0.75 μm |
| Z 重复定位精度 | ±0.75 μm |
| α/β 重复定位精度 | ±7.5 μrad |
| γ 重复定位精度 | ±7.5 μrad |
| X/Y 最大运行速度 | 0.55 mm/s |
| Z 最大运行速度 | 0.4 mm/s |
| α/β 最大运行速度 | 0.075°/s |
| γ 最大运行速度 | 0.12°/s |
| 中间位置高度 | 360 mm |
| 最大负载 | 400 kg |
| 设备重量 | 39 kg |
| 电机类型 | 步进电机 |
| 编码器类型 | 光栅尺 |
| 材料 | 不锈钢、铝 |
| 工作温度 | -10~50 °C |
03 FEATURES
产品特点
400 kg 高承载
加强型支链和高刚度铰接结构。
360 mm 中间位置高度
设备总重量 39 kg，兼顾承载能力与安装空间。
绝对式光栅反馈
上电后可读取当前位置，减少回零依赖。
高精度闭环
最小位移 0.25 μm，重复定位精度 ±0.75 μm。
